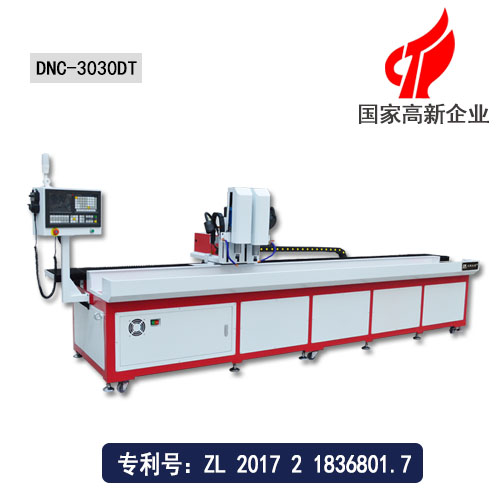

螺母鉆孔機
|
|
☆外形尺寸：4100*1000*1400mm
|
|
☆有效行程：3000*300*200mm
|
|
☆機床重量：1500kg
|
|
☆鉆孔范圍：0.3-16mm
|
螺母鉆孔機3030DT定義為型材鉆攻機。于功能上來說，3030DT螺母鉆孔機可一機實現鉆孔攻絲銑削多種功能，是簡易的型材加工中心，但因其機床結構型式所限，3030DT攻絲機在銑削時比較適合于機床剛度要求不高、產品材料硬度稍低的鋁產品切削，這也是為何定義為型材鉆攻機。型材長度一般在3米以上，選擇我們的螺母鉆孔機也比較適合，因?yàn)闄C(jī)頭輕，遠距離移動時速度快，每分鐘可移動15-18米左右，并且機床是敞開型 結構，方便上下料。可提高加工效率~
產品特點
(1)重復定位精準，切削速度快，生產效率高;
(2)安全扭力簡夾保證絲錐損傷少;通孔、盲孔絲錐不斷，絲牙精度高;
(3)工作活動范圍大，較重的工件無需移動;
(4)操作簡單，重量輕、效率高、工作強度低，適合各種輕重作業。
| 項目/型號 | DNC-3030DT | 單位 |
| 機床外形尺寸（長X寬X高） | 4100*1000*1400 | mm |
| X軸行程（主軸左右移動） | 3000 | mm |
| Y軸行程（主軸前后移動） | 300 | mm |
| Z軸行程（主軸上下移動） | 200 | mm |
| 主軸端面至工作臺面距離 | 120 | mm |
| 工作臺尺寸（長X寬） | X3000，Y280 | mm |
| 最大承重 | 100 | kg |
| T形槽尺寸 | 上寬13，下寬20 | mm |
| 鉆孔直徑范圍： | 0.3-16（可訂制） | mm |
| 主軸轉速 | 0-24000 | rpm/min |
| 滾珠絲桿（X/Y/Z) | X,Y,Z:φ40*20/φ20*10/φ16*5臺灣原裝進口） | mm |
| 線性導軌 | X,Y,Z:20*2（臺灣原裝進口） | mm |
| 主軸電機/伺服電機 | 0.55/0.75/2.2 | kw |
| X、Y、Z軸快速進給 | 18000/18000/15000 | mm/min |
| 定位精度 | ≤0.02/1000 | mm |
| 重復定位精度 | ≤0.02 | mm |
| 系統分辯率 | 0.001 | mm |
| 系統程序存儲量 | 約10000 | 個 |
| 機床重量 | 約500 | kg |
| 編程方式 | 手動編程，電腦編程兼用 | |
| 編程傳輸方式 | USB | |
| 切削冷卻 | 噴水式切削冷卻系統 | |
| 系統外接信號控制 | 支持 | |
| 外接移動控制 | 手輪控制 | |
| 信號燈提示 | 三色加蜂鳴LED信號燈 | |
